İzmir’de yeni bir konut satın alırken, ikinci el bir daireyi incelerken veya mevcut evinizde duvar kırma işlemi içeren bir tadilat planlarken karşılaşacağınız teknik belgelerin başında statik proje gelir. Belediye bürolarındaki yapı ruhsatı başvurularından kat irtifakı ve kat mülkiyeti kurulumuna, banka konut kredisi süreçlerinden deprem güvenliği incelemelerine kadar her aşamada bu belgenin varlığı ve onay durumu kontrol edilir.

Statik Proje Nedir ve Yasal Dayanağı Nelerdir?

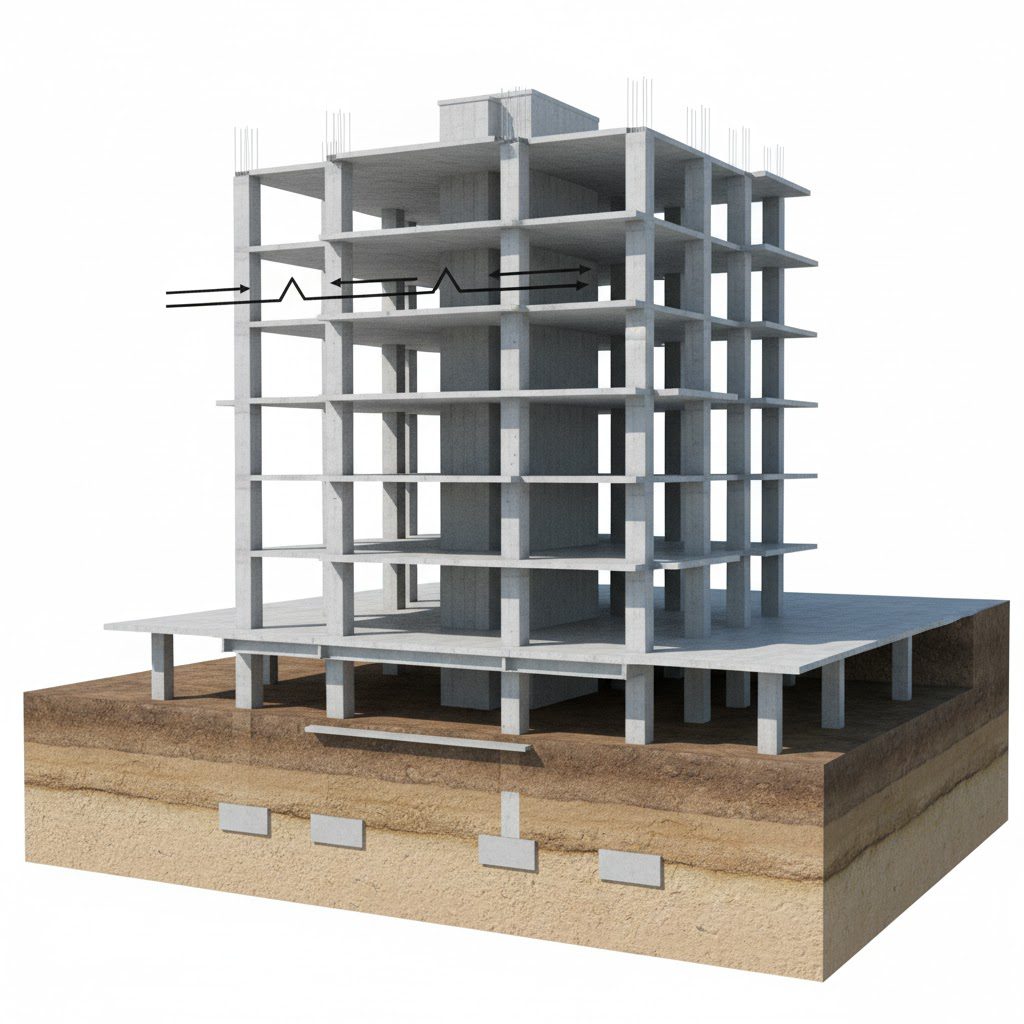

Statik proje; bina, köprü veya baraj gibi bir yapının ayakta durmasını sağlayan kolon, kiriş, temel ve döşemeden oluşan taşıyıcı sisteminin tüm detaylarını içeren mühendislik çizimleri ve hesap raporları bütünüdür. Bir yapıyı incelerken gördüğünüz mimari formun nasıl ayakta duracağının teknik ve matematiksel karşılığı olan bu belge, mimari projenin hayata geçirilebilmesi için gereken yapısal plandır. Yetkili inşaat mühendislerince hazırlanan statik proje; betonarme, çelik veya yığma yapıların taşıyıcı sistemlerini kapsar. İncelediğiniz proje dosyasında bodrum kat dahil olmak üzere bütün kat planları, çatı elemanları, iskele sistemi ve donatı detay hesapları eksiksiz olarak yer alır.

Yeni bir inşaat sürecine başlanırken hazırlanan statik proje, mevzuatta yer alan yasal çerçeveye göre mimari projeye ve yetkili mühendislerce düzenlenen zemin etüdü raporuna tam uyum sağlamak zorundadır. Arsanıza bina yaptırmak üzere inşaat ruhsatı (yapı ruhsatı) başvurusunda bulunduğunuzda, mimari, mekanik tesisat ve elektrik projeleriyle birlikte yetkili idarece onaylanmış bir statik proje ve statik hesap raporunun ibrazı kanuni zorunluluktur (Planlı Alanlar İmar Yönetmeliği Md. 57 ve 3194 sayılı İmar Kanunu).

Bina Statiği ve Taşıyıcı Sisteme Etkiyen Yük Türleri Nelerdir?

Bina statiği, yapı mühendisliğinin bir alt dalı olup binalara etkiyen iç ve dış kuvvetleri (yükleri) ve bu kuvvetler altındaki yapı elemanlarının denge ve dayanım davranışını inceleyen bilim dalıdır; statik proje ise bu bilimin somut çıktısıdır. Mühendislik dosyalarını incelediğinizde, taşıyıcı sisteme etkiyen deprem, rüzgar, kar ve yapının kendi ağırlığı gibi yüklerin tek tek hesaplandığını görürsünüz. Hazırlanan çizimler ve raporlar, binanızın taşıyıcı sisteminin bu hesaplanan yüklere karşı yeterli dayanımı gösterecek şekilde nasıl boyutlandırıldığını ve demir yerleşimiyle nasıl donatıldığını gösterir.

Bir binanın güvenli biçimde projelendirilmesi sürecinde taşıyıcı sisteme etkiyen başlıca yük türleri şunlardır:

• Düşey yüklerden biri olan zati ağırlık: Binanızın kolonlar, kirişler, döşemeler ve duvarlardan oluşan kendi ağırlığı ile yapı üzerindeki sabit yüklerdir.
• Hareketli düşey yükler: Konut veya iş yeri gibi binanın kullanım amacına göre değişen insanlar, eşyalar, mobilyalar ve kar yükü gibi yüklerdir.
• Deprem yükü: Taşıyıcı sisteme etkiyen en önemli yükler yatay yüklerdir ve bunların başında deprem anında binanın zeminle birlikte sallanması sonucu oluşan atalet kuvvetleri gelir. Binanın en çok zorlandığı yük türü olan deprem yükü, statik projenin ana odak noktasıdır.
• Rüzgar yükü: Yatay yüklerden biri olan bu kuvvet, özellikle yüksek binalarda rüzgarın cephelere uyguladığı basınç ve emme kuvvetidir.

İncelediğiniz statik proje, taşıyıcı sisteme etkiyen tüm bu düşey ve yatay yüklerin en olumsuz kombinasyonlarına göre binanın ayakta kalmasını sağlayacak şekilde tasarlanır.

Statik Projeyi Oluşturan Ana Paftalar Nelerdir?

Statik projeyi oluşturan ana paftalar; hesap raporları, kalıp planları, temel planları, kolon aplikasyon planları, donatı detay çizimleri ile merdiven ve perde detaylarından meydana gelir. Bir konut alırken veya binanızın belediyedeki dosyasını incelerken karşılaşacağınız ana bölümler şunlardır:

• Statik Hesap Raporu: Projede kullanılan yönetmeliklerin (TBDY-2018 vb.), zemin etüdü verilerinin, malzeme sınıflarının, yük analizlerinin ve tüm hesaplamaların detaylı olarak yer aldığı rapordur.
• Kalıp Planları: Binadaki her katın döşeme, kiriş ve kolonlarının yerleşimini, yani kalıp ölçülerini kat bazında kontrol edebileceğiniz planlardır.
• Temel Planı ve Detayları: Yapının oturduğu temel tipini (radye, mütemadi vb.), temel boyutlarını ve temel içindeki donatı (demir) detaylarını gösteren çizimlerdir.
• Kolon Aplikasyon Planı: Binadaki tüm kolonların her kattaki yerini, boyutunu ve isimlerini katlar boyunca takip etmenizi sağlayan plandır.
• Donatı Detay Çizimleri: Deprem dayanımı için en önemli çizimler olup kolonların, kirişlerin ve döşemelerin içine konulacak demirlerin çaplarını, adetlerini, büküm şekillerini ve etriye sıklaştırmaları gibi yerleşimlerini detaylı olarak gösterir.
• Merdiven ve Perde Detayları: İncelediğiniz yapıda yer alması durumunda merdivenlerin ve deprem perdelerinin donatı detaylarını içeren paftadır.

Statik Proje Neden ve Hangi Durumlarda Yapılır?

Statik proje, yeni bir inşaatın yasal olarak başlatılabilmesi, yapının kullanım ömrü boyunca tüm yüklere dayanması, depremde can güvenliğinin sağlanması ve tapu ile konut kredisi işlemlerinin yürütülebilmesi için yapılır. Arsanızda inşaata başlamak istediğinizde, yetkili idare tarafından onaylanmış bir statik hesap olmadan inşaat başlatılamaz. Doğru hesaplanmış ve sahada eksiksiz uygulanmış bir statik proje, binanızın özellikle deprem gibi yatay yükler altında yıkılmasını veya ağır hasar almasını engelleyerek içeride yaşayanların can güvenliğini sağlar. Aynı zamanda yapının kullanım ömrü boyunca maruz kalacağı kendi ağırlığı, eşyalar, insanlar, kar ve rüzgar gibi tüm yüklere karşı dayanmasını ve yapısal bütünlüğünün korunmasını mümkün kılar.

İnşaat tamamlanıp dairenizi teslim alacağınız aşamada, kat irtifakı ve kat mülkiyeti kurulurken yürütülen iskan sürecinde binanın onaylı projesine uygun yapılıp yapılmadığı kontrol edilir. Ayrıca konut kredisi kullanarak ev satın almak istediğinizde bankalar, kredi verecekleri yapının projelerinin tam ve yasalara uygun olmasını talep eder.

Statik Proje Hazırlama Şartları Nelerdir?

Statik proje hazırlama şartları, projeyi çizecek mühendisin mesleki tecrübe kriterlerini sağlamasını ve hazırlanan dosyanın diğer teknik projelerle birlikte belediyeye eksiksiz teslim edilmesini kapsar. Çok katlı bir yapı inşa ettirirken, belirli kat yüksekliğine sahip binaların statik proje müellifliği için mevzuatta tanımlı mesleki tecrübe koşulları aranır (Çevre, Şehircilik ve İklim Değişikliği Bakanlığı düzenlemeleri). Müellif tarafından hazırlanan statik proje, yapı ruhsatiyesi başvurusunda bulunulurken mimari ve tesisat projeleriyle birlikte yetkili belediye bürolarına dilekçe ekinde eksiksiz sunulmalıdır (3194 sayılı İmar Kanunu).

Deprem Yönetmeliği ve Taşıyıcı Sistem Uyumu Şartları Nelerdir?

Deprem yönetmeliği ve taşıyıcı sistem uyumu şartları, İzmir gibi deprem riski taşıyan bölgelerde yapılacak binaların depreme dayanıklı olarak tasarlanması ve inşa edilmesi için uyulması zorunlu olan minimum standartları, hesaplama yöntemlerini ve kuralları belirleyen yasal mevzuat çerçevesinde uygulanır. Türkiye’de yürürlükte olan deprem standardı, 1 Ocak 2019’da yürürlüğe giren Türkiye Bina Deprem Yönetmeliği (TBDY-2018) düzenlemesidir. Bu yönetmelik; eski 1. ve 2. derece deprem bölgesi sınıflandırması yerine AFAD Türkiye Deprem Tehlike Haritası üzerinden parsele özel koordinat bazlı spektral ivme katsayıları (Ss, S1) ve ZA’dan ZF’ye kadar yerel zemin sınıfları tanımlamıştır. Ayrıca taşıyıcı sistemde süneklik düzeyi yüksek betonarme perde ve kolon-kiriş birleşim güvenliğini şart koşmuştur.

Aktif fay hatları üzerinde yer alan İzmir ve Ege Bölgesi, deprem tehlikesi çok yüksek (Deprem Tasarım Düzeyi 1 ve 2) olarak tanımlanan bölgelerin başında geldiğinden, İzmir’de inşa edilecek her yapının statik projesinin TBDY-2018 kurallarına göre hazırlanması zorunludur. Yönetmelik uyumunu sağlamak amacıyla statik proje, binanın yapılacağı parsele ait zemin etüdü raporundaki zemin sınıfı ve ivme katsayılarına göre hazırlanır. Tasarım aşamasında binanın yüksekliğine ve deprem riskine uygun olarak betonarme perdeler veya çerçeveler gibi taşıyıcı sistemler seçilir; TBDY-2018, İzmir gibi bölgelerde deprem yüklerini karşılayan geniş betonarme duvarlar olan perde kullanımını teşvik eder ve zorunlu kılar.

Sünek (esnek) tasarım ilkesiyle hazırlanan statik proje, binanın deprem anında kırılarak yıkılması yerine esneyerek enerjiyi sönümlemesini ve içindekilerin güvenle tahliyesine imkan tanımasını hedefler. Almayı düşündüğünüz bir binanın depreme dayanıklı olup olmadığını anlamanın ilk adımı, statik projesinin TBDY-2018’e veya yapıldığı yılın yönetmeliğine uygun olup olmadığını kontrol etmektir. Yürürlükteki güncel yönetmelikler hakkında resmi bilgi edinmek istediğinizde T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı Yapı İşleri Genel Müdürlüğü (yigm.csb.gov.tr) sitesi incelenmelidir.

Zemin Etüdü ve Temel Tasarımı Şartları Nelerdir?

Zemin etüdü ve temel tasarımı şartları; jeoloji ve jeofizik mühendislerinin hazırladığı etüt raporları doğrultusunda yer altı su varlığı, zemin dayanımı, dinamik esneklik, oturma ve sıvılaşma riskleri analiz edilerek temel tasarımının güvenli teknik parametrelere oturtulmasını gerektirir. Bir arsaya bina inşa edilmeden önce yapılan zemin etüdü; o arsanın toprak cinsi, taşıma gücü, yeraltı su seviyesi ve deprem davranışı gibi zemin özelliklerini belirlemek için yürütülen jeolojik ve jeoteknik incelemeler ile sondajlar bütünüdür. Arsanızın zemini ne kadar sağlamsa statik proje o kadar verimli olur; zemin ne kadar zayıfsa projenin o kadar güçlü olması gerekir.

Hazırlanan zemin etüdü raporu, inşaat mühendisine o zemine en uygun temel tipini (radye temel, mütemadi temel, kazıklı temel vb.) seçmesi için rehberlik eder ve statik projenin temel planları doğrudan bu rapora göre çizilir. Aynı zamanda zemin etüdü, deprem dalgalarının o zeminde nasıl davranacağını ve binaya ne kadar ivme uygulayacağını (Zemin Büyütmesi) belirler; elde edilen bu veriler deprem yükü hesabında doğrudan kullanılır. İzmir’in Bayraklı, Mavişehir ve Alsancak gibi sahil kesimleri deprem etkisini büyütebilen alüvyon (zayıf) zemin üzerine kurulu olduğundan, bu bölgelerdeki statik projelerde zemin iyileştirme yöntemleri ve çok daha güçlü temel sistemleri kullanılması zorunludur. Zemin etüdü ve yapı güvenliği kavramlarına ilişkin teknik terimler emlak sözlüğü kaynaklarından incelenebilir.

Statik Proje Hazırlık, Onay ve Uygulama Süreci Nasıl İşler?

Statik proje hazırlık, onay ve uygulama süreci; mimari tasarımdan başlayarak zemin etüdü, taşıyıcı sistem hesabı, belediye onayı, yapı ruhsatı alımı ve şantiye denetimi adımlarıyla sırasıyla işler. Bir inşaat projesinde takip edilen altı aşama şunlardır:

1. Mimari proje hazırlığı: Sürecin birinci adımında mimar, yapılacak binanın estetik ve fonksiyonel tasarımını yapar.
2. Zemin etüdü: İkinci adımda, mimarın hazırladığı projeye uygun olarak inşaatın yapılacağı arazide zemin etüdü çalışmaları gerçekleştirilir.
3. Statik proje tasarımı: Üçüncü adımda inşaat mühendisi, mimari projeyi ve zemin etüdü raporunu alarak deprem yönetmeliğine uygun şekilde binanın taşıyıcı sistemini tasarlar; hesaplar ile çizimlerden oluşan statik projeyi hazırlar.
4. Proje onayı: Dördüncü adımda hazırlanan statik proje, mimari, elektrik ve mekanik projelerle birlikte ilgili belediyenin İmar Müdürlüğü’ne sunulur. Belediye bürolarında projeler incelenir, eksik veya hata varsa düzeltilmesi (revizyon) istenir ve tüm projeler yönetmeliklere uygun bulunduğunda onaylanır.
5. Yapı ruhsatı alınması: Beşinci adımda projeler belediyece onaylandıktan ve gerekli harçlar yatırıldıktan sonra “Yapı Ruhsatı” alınır ve sahada inşaat başlar.
6. Uygulama ve denetim: Altıncı adımda inşaat, onaylı statik projeye birebir uygun yapılmak zorundadır; bu aşamada havuz sistemiyle atanan bağımsız Yapı Denetim Kuruluşu demir donatı bağlama tutanaklarını imzalar (4708 Sayılı Kanun). Uygulama sırasında şantiyeye dökülen her transmikserden alınan beton numuneleri ise Elektronik Beton İzleme Sistemi (EBİS) çipleriyle Bakanlık laboratuvarlarında kırılarak statik hesap dayanımı (C25/30, C30/37 vb.) resmi olarak tescil edilir.

Statik Proje Maliyeti ve Ücretleri Nasıl Belirlenir?

Statik proje maliyeti ve ücretleri; binanın toplam inşaat alanına (m²), kat sayısına, mimari karmaşıklığına ve zemin koşullarına göre değişiklik gösterir. Arsanıza bina yaptırırken karşılaşacağınız statik proje mühendislik ücretleri, TMMOB İnşaat Mühendisleri Odası (İMO) tarafından her yıl yayımlanan En Az Ücret Tarifesi ve Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’nın Yapı Yaklaşık Birim Maliyetleri tebliğindeki yapı sınıfı ve toplam inşaat metrekaresine göre belirlenir. Konut alıcısı olarak yeni bir projeden daire satın aldığınızda ise bu statik proje bedeli bireysel daire sakinlerine doğrudan fatura edilmeyip yapı ruhsatı aşamasında proje müellifi ve müteahhitlik maliyetleri kapsamında karşılanır.

Statik Projenin Avantajları, Riskleri ve Kontrol Noktaları Nelerdir?

Statik projenin temel avantajı inşaat sürecinde malzeme ve maliyet optimizasyonu sağlaması, en önemli risk ve kontrol noktası ise kağıt üzerindeki projenin inşaat aşamasında sahada doğru uygulanıp uygulanmadığının tespit edilmesidir. Yeni bir bina inşa edilirken statik proje, yapının güvenli olması için ne kadar malzemeye (beton, demir) ihtiyaç duyulduğunu hesaplar; çünkü inşaatta gereğinden az malzeme kullanmak binayı güvensiz hale getirirken, gereğinden fazla malzeme kullanmak inşaat maliyetlerini gereksiz yere artırır. Özellikle ikinci el bir bina alırken sadece mevcut statik projeye bakmak yetmez; projenin inşaat sırasında doğru uygulanıp uygulanmadığını bilmek için “Bina Risk Analizi” veya “Deprem Testi” yaptırılmalıdır.

Alıcılar Statik Projede Hangi Kriterleri Kontrol Etmelidir?

Alıcılar statik projede yönetmelik uyumunu, zemin etüdü referansını, beton ve çelik malzeme sınıflarını, perde/kolon oranını, yumuşak kat durumunu ve etriye sıklaştırmalarını kontrol etmelidir. Satın alacağınız konutun proje dosyasını incelerken bakmanız gereken kriterler şunlardır:

• Yönetmelik uyumu: Proje kapağında veya hesap raporunda projenin TBDY-2018 (veya binanın yapıldığı yılın geçerli deprem yönetmeliği) ve ilgili Türk Standartları’na (TS500 vb.) uygun olarak hazırlandığının belirtilip belirtilmediğine bakılmalıdır.
• Zemin etüdü referansı: Hesap raporunda veya temel planında, projenin hangi tarihli zemin etüdü raporuna göre hazırlandığının belirtilip belirtilmediği kontrol edilmelidir.
• Malzeme sınıfı: Projede kullanılan beton sınıfı (örn: C25, C30, C35) ve çelik sınıfı (örn: B420C, S420) incelenmeli; İzmir gibi deprem bölgelerinde C30 ve üzeri beton sınıfı tercih edilmelidir.
• Taşıyıcı sistemde perde/kolon oranı: Projede yeterli miktarda betonarme perde (deprem duvarı) kullanılıp kullanılmadığına ve özellikle binanın her iki yönünde de (X ve Y) perdelerin bulunup bulunmadığına dikkat edilmelidir.
• Riskli kat durumu: Çizimlerde sadece kolonlardan oluşan “yumuşak kat” veya “zayıf kat” gibi riskli durumların olup olmadığı kontrol edilmelidir.
• Donatı ve etriye sıklaştırmaları: Binanın sünek (esnek) davranışı için önemli olduğundan, kolon ve kiriş birleşim noktalarında, kolonların alt ve üst uçlarında demir sıklaştırmalarının (etriyeler) projelendirilip projelendirilmediği incelenmelidir.

Sık Sorulan Sorular

Statik proje hakkında sık sorulan sorular; eski binalarda kayıp proje işlemleri, çizimlerin okunması için gereken uzmanlık, ev içi tadilat kuralları ve gayrimenkul alım sürecindeki danışmanlık kapsamı konularında yoğunlaşır.

Bir Binanın Statik Projesi Yoksa Ne Yapılmalıdır?

Bir binanın statik projesi yoksa, yapının mevcut taşıyıcı sistemini ve deprem güvenliğini belirlemek için sırasıyla rölöve ve risk tespiti çalışmaları yaptırılmalıdır. Ruhsatsız veya 1980 öncesi yapılmış çok eski binalarda statik projeye ulaşılamazsa, binanın mevcut durumunu anlamak için önce “Rölöve Projesi” (mevcut durumun ölçülüp çizilmesi) yaptırılmalıdır. Rölöve projesinin ardından bir inşaat mühendisine “Deprem Performans Analizi” (risk tespiti) yaptırılarak binanın mevcut haliyle statik durumu ve deprem riski ortaya konulmalıdır.

Statik Proje Okumak İçin Mühendis Olmak Şart mıdır?

Statik projedeki detaylı hesapları ve donatı çizimlerini yorumlamak inşaat mühendisliği uzmanlığı gerektirir; ancak temel kontrol noktalarına bakarak proje hakkında genel fikir edinmek için mühendis olmak şart değildir. Bir ev satın alırken proje dosyasındaki onaylar, malzeme sınıfı, perde varlığı ve zemin etüdü referansı gibi temel kontrol noktalarına bakarak yapı hakkında genel bir değerlendirme yapabilirsiniz.

Tadilat Yaparken Statik Projeye Bakmak Gerekir mi?

Evde yapılacak tadilat duvar kırmak veya yerini değiştirmek gibi işlemleri içeriyorsa, müdahale edilecek duvarın taşıyıcı duvar olup olmadığını anlamak için binanın statik projesi incelenmelidir. Taşıyıcı bir duvarı veya kolonu izinsiz kırmak tüm bina statiğini bozabileceğinden, taşıyıcı olmayan bölme duvarlar için bile tadilat öncesinde bir uzmana danışılmalıdır.

Gayrimenkul Danışmanları Statik Projeyi İnceleyebilir mi?

Gayrimenkul danışmanları inşaat mühendisi değildir ve yasal olarak bir statik projeyi onaylama veya tam bir teknik analiz yapma yetkisine sahip değildir. Bununla birlikte gayrimenkul alım sürecinde danışmanlık kapsamında projenin varlığı, belediye onayları ve temel bilgileri kontrol edilebilir, bariz riskler konusunda alıcı uyarılabilir ve gerektiğinde uzman inşaat mühendislerine veya deprem performans analizi yapan firmalara yönlendirme sağlanabilir.
