Birinci derece deprem kuşağında yer alan İzmir’de bir konut satın alırken veya arsanızda yeni bir inşaat sürecine başlarken incelemeniz gereken ilk teknik belge zemin etüdü raporudur. Can ve mal güvenliğinizin ilk ve en önemli güvencesi olan bu rapor, bir binanın mimari projesinden bile önce hazırlanması gereken ve yapının nasıl bir temele ihtiyaç duyduğunu belirten mühendislik belgesidir.

Yeni yapılacak veya ikinci el olarak satın alınacak bir mülkte zemin etüdü raporu olmadan statik proje hazırlanıp hazırlanamayacağı ve bu raporun eksikliğinin yaratacağı maliyetler ile tehlikeler yapı güvenliğinde temel konulardandır.

Zemin etüdü raporu nedir ve yasal dayanağı nedir?

Zemin etüdü raporunun tanımı ve mühendislik kapsamı

Zemin etüdü raporu; bir arsa üzerine inşa edilecek yapının temel tasarımına altlık oluşturmak amacıyla o arsanın zemin profilini, toprak cinsini, taşıma gücünü, yeraltı su durumunu ve sıvılaşma riski gibi deprem karşısındaki davranışını belirleyen, laboratuvar deneyleri ve arazi sondajları içeren detaylı bir jeoteknik ve jeofizik rapordur. Binanın mimari projesinden bile önce hazırlanması gereken bu belge, taşıma gücü, yer altı suyu varlığı, oturma ve sıvılaşma gibi zeminin fizikî özelliklerini belirleyen çalışmalar yönünden jeofizik mühendislerince hazırlanır.

Arsanızda yürütülen sondajlar, arazi çalışmaları, zemin ve kaya mekaniği ile laboratuvar deneylerini içeren saha araştırmaları, zemin ve yapı etkileşiminin analizinde temel girdiyi oluşturur. Mühendislik hizmetleri standartlarına uygun olarak detaylı hazırlanan bu belgeler, parselin bulunduğu zeminin durumunu ilgili mühendislik disiplinlerine mensup mühendislerce analiz eder. Mühendislik hesaplamalarında zemin mekaniği, zemin dinamiği ve zemin emniyet gerilmesi hesaplaması gibi teknik parametreler inşaat ve jeoloji mühendislerince değerlendirilir.

İmar mevzuatı dayanağı ve yapı ruhsatı zorunluluğu

Yeni yapılacak her bina için zemin etüdü raporu hazırlanması ve bu raporun belediyenin onayından geçmesi yasal olarak zorunludur (Türkiye Bina Deprem Yönetmeliği (TBDY-2018) ve ilgili imar mevzuatları). İnşaata başlayabilmeniz için gerekli olan yapı ruhsatı, onaylı bir zemin etüdü raporu olmadan alınamaz. Yapının temel ve statik hesaplarının yapılabilmesi için parsel ölçeğinde elde edilen zemin araştırma verileri ile geoteknik değerlendirmelerin Bakanlıkça belirlenen usul ve esaslar çerçevesinde raporlanması yasal şarttır.

Yapı güvenliğinin sağlanmasında statik projeler, mimari projeye ve zemin ve temel etüdü raporuna uygun olarak hazırlanır. Bu süreçte taşıyıcı sistemlerin bodrum kat dahil bütün kat planları, kesitleri ve hesapları zemin verilerine göre oluşturulur (Planlı Alanlar İmar Yönetmeliği).

Zemin etüdü raporu neden ve hangi durumlarda yapılır?

Deprem güvenliği ve yapısal sorunları önleme amacı

Birinci derece deprem kuşağında yer alan İzmir gibi deprem riski yüksek bölgelerde, zemin büyütmesi ve sıvılaşma gibi zemin koşulları depremin yıkıcı etkisini artırabildiği için zemin etüdü raporu can ve mal güvenliğinin ilk ve en önemli güvencesi olarak yapılır. Bu rapor olmadan statik proje hazırlanıp hazırlanamayacağı ve rapor eksikliğinin doğuracağı maliyetler ile tehlikeler doğrudan yapı güvenliğini belirler. Hazırlanan zemin etüdü raporu, mühendisin deprem etkilerine karşı radye, kazık veya mütemadi gibi doğru temel tipini ve doğru statik projeyi tasarlamasını sağlar.

Zemin koşullarını bilmeden proje yapmak, gereğinden fazla maliyetli yani aşırı güvenli ya da tehlikeli derecede yetersiz ve riskli bir temel tasarımına yol açarken, doğru zemin etüdü optimum maliyetle maksimum güvenliği sağlar. Dolgu ve alüvyon gibi zayıf zeminlerde zamanla oluşabilecek oturmalar, temeldeki çatlaklar ve bina eğilmeleri gibi yapısal sorunlar da doğru bir zemin etüdü raporu ile öngörülüp engellenebilir.

İzmir’de bölgesel zemin farklılıkları ve sıvılaşma tehlikesi

İzmir’in zemin risk haritası homojen bir yapı göstermediği ve şehrin farklı bölgeleri depreme karşı tamamen farklı tepkiler verebildiği için her bölgede zemin davranışını belirlemek amacıyla etüt yapılır. Konut alacağınız veya inşaat yapacağınız ilçeye göre İzmir’de karşılaşacağınız bölgesel zemin özellikleri şunlardır:

• Sahil şeridindeki Bayraklı, Konak ve Alsancak bölgeleri, Gediz Nehri’nin eski yatağı olan alüvyon bir delta üzerine kuruludur; bu bölgelerde zemin genellikle yumuşak, gevşek ve yeraltı su seviyesi yüksektir.
• Kuzey aksındaki Çiğli, Mavişehir ve Karşıyaka bölgelerinde alüvyon zeminler hakimdir ve deprem sarsıntısı sırasında zeminin su gibi davranarak taşıma gücünü kaybetmesi anlamına gelen sıvılaşma riski yüksektir.
• Güney aksındaki Buca ve Gaziemir bölgelerinin ova kesimlerinde de alüvyon ve sıvılaşma benzeri zemin sorunları görülebilir.
• Bornova (Ege Üni. Kampüsü ve üstü) ile Narlıdere ve Balçova yamaçları, genellikle ana kaya üzerine kurulu veya daha sıkı zemin yapısına sahip olduğundan deprem sarsıntısını daha az büyütme eğilimindedir.
• Karşıyaka’daki Yamanlar Dağı eteklerinde, sahil şeridinden uzaklaşıp yamaçlara çıkıldıkça zemin kalitesi genellikle iyileşir.

Riskli bölgelerde hazırlanan zemin etüdü raporu, binanız için kazıklı temel gerekip gerekmediği veya zemin iyileştirmesinin şart olup olmadığı gibi önemli kararları içerir.

Hazırlama ve firma seçimi şartları nelerdir?

Her parsel için ayrı rapor düzenlenmesi şartı

Mevzuat gereğince zemin ve temel etüt raporu, inşaat yapılacak her bir parsel için ayrı ayrı düzenlenmek zorundadır. Fay hattı, yeraltı suyu seviyesi ve toprak katmanları gibi zemin yapısı aynı mahalle içinde bile birkaç metrede değişebildiği için bölgenin sağlam olması yeterli değildir; komşu parselin raporu sadece fikir verir ve sizin parseliniz için yasal ya da teknik olarak geçerli olmaz.

Yetkili zemin etüt kuruluşu ve uzman kadro şartları

İnşa edilecek binaların zemin ve temel etütleri, T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığınca izin belgesi verilen yetkili zemin ve temel etüt kuruluşları tarafından yürütülmektedir (Yapı Denetimi Hakkında Kanun). Süreç başlarken proje müellifleri veya yapı sahipleri ile yetkili zemin ve temel etüt kuruluşları arasında resmi zemin ve temel etüt hizmet sözleşmeleri imzalanır.

Arsanız için zemin etüdü raporu hazırlatacağınız firmayı seçerken T.C. Çevre, Şehircilik ve İklim Değişikliği Bakanlığı’ndan alınmış “Zemin ve Temel Etüdü Yeterlilik Belgesi”ne sahip olmasını zorunlu şart olarak aramalısınız. Firmanın özellikle İzmir’de Bayraklı’da alüvyon zemin gibi benzer zemin koşullarında daha önce çalıştığı projeler ve referansları istenmelidir. Ayrıca zemin etüdü yapacak firmanın bünyesinde tecrübeli Jeoloji, Jeofizik ve İnşaat Mühendisleri bulundurması gerekir.

Rapor nasıl hazırlanır ve nasıl okunur?

Arazi çalışmaları, sondaj ve jeofizik ölçümler

Zemin etüdü raporu hazırlık sürecinin ilk aşamasında, yer altı yapısının belirlenmesi, yer kırıklıklarının hareketleri ve yer kaymalarının boyutları arazi sondajları ve jeofizik ölçümlerle tespit edilmektedir. Arsa üzerinde yürütülen arazi çalışmaları şu adımlardan oluşur:

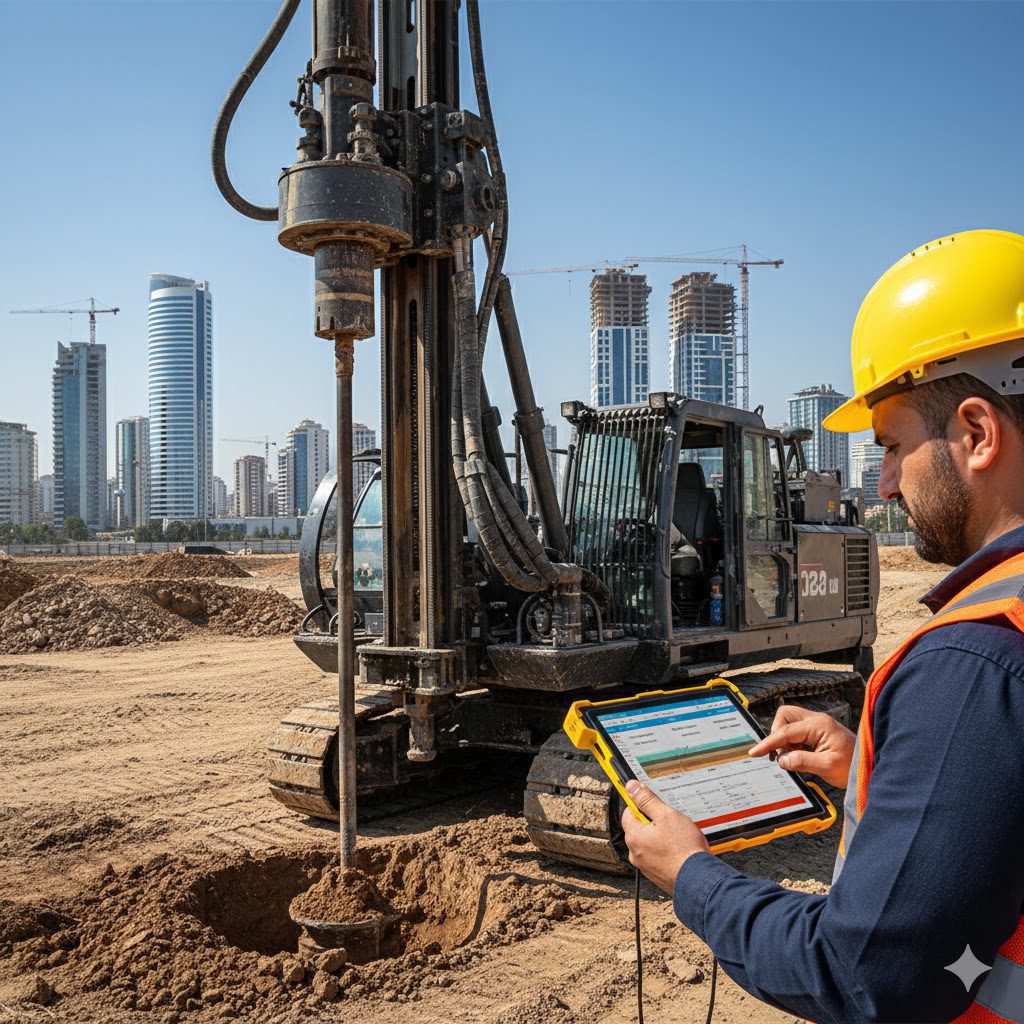

1. Sondaj aşamasında, binanın yapılacağı arsada projenin büyüklüğüne ve zemin koşullarına göre 15-30 metre gibi belirlenen derinliklerde sondaj kuyuları açılır.
2. Numune alma aşamasında, sondaj sırasında farklı derinliklerden zeminin sertliğini ölçen SPT (Standart Penetrasyon Testi) yapılır ve örselenmiş veya örselenmemiş (UD) toprak numuneleri alınır.
3. Jeofizik ölçümler aşamasında, arazide sismik ve rezistivite gibi yöntemlerle toprak katmanlarının kalınlığı, yeraltı su seviyesi ve zeminin deprem dalgalarını nasıl ileteceği (kayma dalgası hızı – Vs30) belirlenir.

Laboratuvar deneyleri ve mühendislik raporlaması

Araziden alınan toprak numuneleri laboratuvara gönderilerek zeminin yapısını, taşıma kapasitesini ve kimyasal etkilerini ölçen deneylere tabi tutulur. Laboratuvar aşamasında uygulanan testler şunlardır:

• Zemin sınıflaması: Dane boyu analizi ve kıvam limitleri ile zeminin kumlu, killi veya siltli olduğu belirlenir.
• Taşıma gücü ve oturma analizi: Zeminin üzerine gelecek bina yükünü güvenle taşıyıp taşıyamayacağı hesaplanır.
• Sıvılaşma analizi: Özellikle İzmir sahili gibi kumlu ve yeraltı su seviyesi yüksek zeminlerde, deprem anında sıvılaşma riski olup olmadığı incelenir.
• Kimyasal analizler: Zemindeki veya sudaki sülfat gibi kimyasalların temel betonuna zarar verip vermeyeceği incelenir.

Tüm arazi ve laboratuvar verileri toplandıktan sonra Jeoloji ve Jeofizik Mühendisleri bu verileri yorumlayarak inşaat mühendisinin statik projeyi hazırlaması için gereken tüm önemli bilgileri içeren zemin etüdü raporunu hazırlar.

Raporda incelenmesi gereken zemin sınıfları ve teknik veriler

Bir alıcı veya yatırımcı olarak zemin etüdü raporu incelerken belgenin “Sonuç ve Öneriler” bölümündeki önemli başlıklara mutlaka bakmalısınız. Zeminler deprem davranışlarına göre sınıflara ayrılır ve raporda arsanın hangi grupta yer aldığı şu şekilde gösterilir (Türkiye Bina Deprem Yönetmeliği (TBDY-2018)):

• ZA ve ZB sınıfları: Bornova’nın üst kesimleri ve Narlıdere yamaçları örneklerindeki gibi ana kaya ve sert kayaçlardan oluşan, deprem etkisinin az olduğu çok sağlam zeminlerdir.
• ZC ve ZD sınıfları: Sert kil ve sıkı kumdan oluşan, deprem etkisinin orta düzeyde olduğu orta-sıkı zeminlerdir.
• ZE ve ZF sınıfları: İzmir sahil şeridi, Bayraklı, Çiğli ve Mavişehir örneklerindeki gibi yumuşak kil, gevşek kum ve alüvyondan oluşan, deprem etkisini en çok büyüten (zemin büyütmesi) ve sıvılaşma riski taşıyan zayıf zeminlerdir.

Raporda yeraltı suyunun kaç metrede olduğu (Yeraltı Su Seviyesi – YASS) belirtilir; su seviyesinin yüzeye 1-2 metre gibi çok yakın olması hem su yalıtımı gerekliliği nedeniyle inşaat maliyetini artırır hem de sıvılaşma riskini tetikler. “Sıvılaşma Riski” başlığı altında zeminin güvenli olduğunu gösteren “Risk Yoktur” veya “Risk Vardır” şeklinde net bir ifade bulunmalıdır. Raporda “Risk Vardır” ifadesi yer alıyorsa, jet grout veya taş kolon gibi zemin iyileştirmesi ya da kazıklı temel gibi özel ve maliyetli çözümlerin uygulanması gerektiği belirtilmelidir; eğer risk var denip çözüm önerilmemişse veya önerilen çözüm projede uygulanmamışsa o binadan uzak durulmalıdır.

Raporun sonunda mühendis zemine en uygun temel tipini önerir; mütemadi temel veya radye temel genellikle ZC ve ZD gibi orta-sağlam zeminler için yeterlidir. ZE ve ZF gibi zayıf ve sıvılaşma riski olan zeminler için radye temel ile birlikte zemin iyileştirmesi veya kazıklı temel uygulanması zorunludur ve İzmir’in zemin risk haritasındaki birçok bölge bu tip temelleri gerektirir. Rapordaki zemin emniyet gerilmesi ve taşıma gücü değeri ise zeminin metrekare başına ne kadar yük taşıyabileceğini gösterir; düşük taşıma gücü daha maliyetli temel tasarımları gerektirir.

Maliyet, ödeme süreci ve süre

Fiyatları belirleyen unsurlar ve hizmet bedelinin yatırılması

Zemin etüdü maliyeti sabit değildir; incelenecek arsanın özelliklerine, sondaj derinliğine ve uygulanacak testlerin kapsamına göre değişir. Zemin etüdü raporu fiyatlarını belirleyen unsurlar şunlardır:

• İncelenecek arsa büyüklüğü ve bina taban alanı.
• Zemin sınıfı ne kadar kötüyse o kadar derin sondaj gerektiği için sondaj adedi ve derinliği.
• Sıvılaşma analizi gibi gereken ek laboratuvar deneyleri.
• Sismik ve rezistivite gibi kullanılan jeofizik çalışmaların kapsamı.

Sözleşme kapsamında belirlenen zemin ve temel etüdü hizmet bedeli, proje müellifi veya yapı sahibince il muhasebe birimlerinde açılacak emanet nitelikli hesaba yatırılır.

Raporun hazırlanma ve geçerlilik süresi

Sondaj, laboratuvar testleri ve raporlama süreci, projenin büyüklüğüne ve zemin karmaşıklığına bağlı olarak genellikle 3 ila 6 hafta arasında sürer. Arazi üzerinde projeye başlanmamışsa ve imar durumunda bir değişiklik olmamışsa zemin etüdü raporu genellikle 5 yıl civarında güncel kabul edilebilir; ancak temel deprem yönetmeliği mevzuatlarında köklü bir değişiklik olmuşsa eski raporun güncellenmesi veya yenilenmesi gerekir (TBDY-2018).

Statik projeden farkı nedir?

Zemin analizi ile taşıyıcı sistem tasarımı ayrımı

Zemin etüdü raporu ile statik proje aynı şey değildir; zemin etüdü raporu toprağın ne olduğunu söylerken, statik proje o toprağın üzerine binanın nasıl güvenle inşa edileceğini ortaya koyan zemin analizi ve bina iskeleti tasarımı belgeleridir. İnşaat mühendislerince hazırlanan statik projeler; betonarme, yığma ve çelik yapıların türlerine göre taşıyıcı sistemlerini, bodrum kat dâhil olmak üzere bütün kat planlarını, iskele sistemini ve detay hesaplarını kapsar.

Raporun avantajları ve eksikliğinin riskleri nelerdir?

Zayıf zeminlerde doğru temel tasarımının sağladığı avantajlar

Doğru zemin etüdü raporu, optimum maliyetle maksimum güvenliği sağlar ve zemin koşullarını bilmeden proje yapıldığında ortaya çıkabilecek aşırı maliyetli veya tehlikeli derecede yetersiz temel tasarımlarını önler. Dolgu ve alüvyon gibi zayıf zeminlerde zamanla oluşabilecek oturmalar, temeldeki çatlaklar ve bina eğilmeleri gibi yapısal sorunlar bu rapor ile öngörülüp engellenebilir.

İzmir’de ZE veya ZF sınıfı zayıf zemine sahip bir yerde bina kazık veya zemin iyileştirmesi yapılmadan sadece radye temel ile tasarlanmışsa ev almak çok risklidir. Ancak zemin etüdü raporunda ZE/ZF sınıfı tespit edilip statik projede kazıklı temel veya zemin iyileştirmesi gibi çözümler uygulanmışsa, o bina sağlam zemindeki standart bir binadan bile daha güvenli olabilir.

Raporun bulunmaması, eski olması ve hatalı düzenlenmesi riskleri

İncelediğiniz bir binanın iskanı yoksa veya ruhsatsız yapılmışsa, büyük ihtimalle zemin etüdü raporu da yoktur veya standartlara uygun değildir; iskanı olmayan evlerin alınmaması gerektiğinin en büyük nedeni bu binaların zemin etüdü raporu gibi temel mühendislik süreçlerinden yoksun olmasıdır. Alınması düşünülen bina eski ve eldeki rapor 1998 Deprem Yönetmeliği öncesi gibi eski bir yönetmeliğe göre hazırlanmışsa, zemin analizinde çok daha katı kurallar getiren güncel standartlar açısından hiçbir geçerliliği ve yapısal güvencesi yoktur (TBDY-2018). İkinci el ev alırken satıcıdan veya apartman yönetiminden, binanın inşaatı sırasında hazırlanan zemin etüdü raporunu ve statik projeyi talep etme hakkınız vardır; bu belgelerin sunulamaması veya eksik olması ciddi bir uyarı işaretidir.

Zemin ve temel etüt kuruluşlarının yöneticileri, ortakları ve teknik personeli, kanunun uygulanmasından dolayı ortaya çıkan yapı hasarından sorumludur (Yapı Denetimi Hakkında Kanun). Gerçeğe aykırı zemin ve temel etüt raporu düzenlenmesi ya da hazırlanan raporun yapının statik hesaplarının hatalı yapılmasına sebebiyet vermesi durumunda, kuruluşun izin belgesi Merkez Yapı Denetim Komisyonunun teklifi üzerine Bakanlıkça iptal edilerek faaliyetine son verilir ve teminatı irat kaydedilir.

Sık sorulan sorular

Zemin etüdü ile statik proje aynı şey midir?

Zemin etüdü raporu ile statik proje aynı şey değildir; zemin etüdü raporu zemin analizi olarak toprağın ne olduğunu söylerken, statik proje bina iskeleti tasarımı olarak o toprağın üzerine binanın nasıl güvenle inşa edileceğini anlatır.

Her parsel için ayrı zemin etüdü mü gerekir, yan parselin raporu geçerli midir?

Mevzuat gereğince zemin ve temel etüt raporu her bir parsel için ayrı ayrı düzenlenmek zorundadır; fay hattı, yeraltı suyu seviyesi ve toprak katmanları birkaç metrede değişebildiği için komşu parselin raporu sadece fikir verir ve yasal ya da teknik olarak geçerli değildir.

Rapor ne kadar sürede hazırlanır, geçerlilik süresi var mıdır?

Arazi üzerinde projeye başlanmamışsa ve imar durumunda bir değişiklik olmamışsa raporlar genellikle 5 yıl civarında güncel kabul edilebilir; ancak temel deprem yönetmeliği mevzuatlarında köklü bir değişiklik olmuşsa eski raporun güncellenmesi veya yenilenmesi gerekir (TBDY-2018).

İzmir’de zayıf zemine sahip bir yerden ev almak riskli midir?

İzmir’in zemin risk haritasındaki birçok bölgede görülen ZE ve ZF gibi zayıf ve sıvılaşma riski olan zeminlerde radye temel ile birlikte zemin iyileştirmesi veya kazıklı temel uygulanması zorunludur; bina kazık veya zemin iyileştirmesi yapılmadan sadece radye temel ile tasarlanmışsa ev almak çok risklidir. Raporda ZE/ZF sınıfı tespit edilip statik projede kazıklı temel veya zemin iyileştirmesi gibi çözümler uygulanmışsa o bina sağlam zemindeki standart bir binadan bile daha güvenli olabilir.
